Penerangan Produk

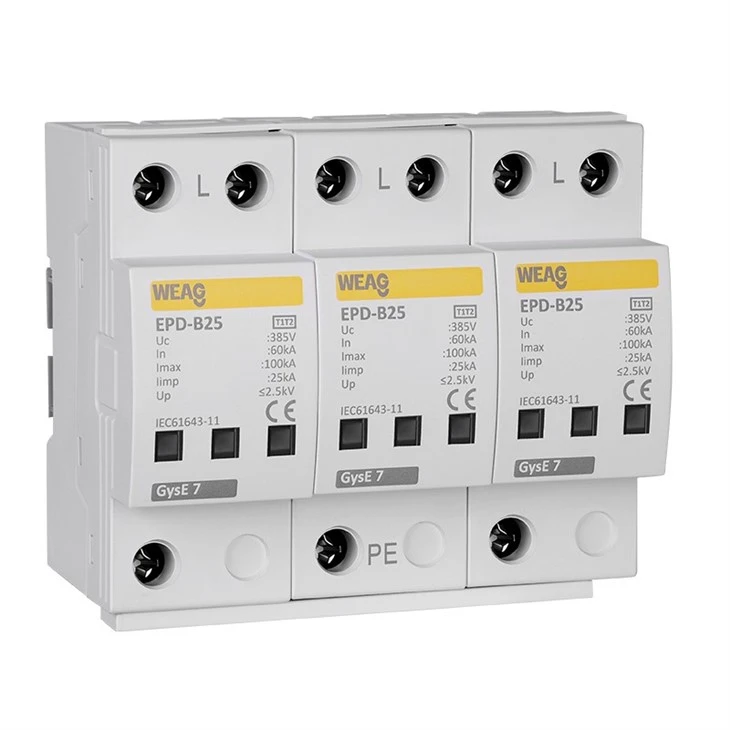

● NO. Model: EPD-B15, EPD-B25 /T1T2

● Voltan terkadar (voltan ac berterusan maks.) [Uc]: 275V atau 385V

● Tahap perlindungan: Kelas T1T2 (B+C).

● Arus impuls kilat (10/350) [lemas]: 15kA, 25kA

● Imax: 100kA

● Dalam: 60kA

● Tahap perlindungan voltan [Naik]: Kurang daripada atau sama dengan 1.8kV, 2.5kV

● Nombor tiang: 1-4P, 1P+NPE, 3P+NPE

● Hubungan penggera pilihan

pengenalan

Siri EPD T1T2 Perlindungan Kilat SPD direka khusus untuk melindungi peralatan dan sistem elektrik daripada lonjakan voltan, yang biasanya dirujuk sebagai lonjakan atau voltan sementara. Lonjakan ini boleh timbul daripada pelbagai sumber, termasuk sambaran petir, turun naik grid kuasa, operasi pensuisan atau gangguan elektrik lain.

Objektif teras siri EPD T1T2 Perlindungan Kilat SPD adalah untuk mengalihkan paras voltan berlebihan secara berkesan dan mengehadkan lonjakan ke ambang selamat, dengan itu menghalang voltan berlebihan daripada mencapai dan menyebabkan kemudaratan kepada peranti elektronik sensitif dan peralatan yang disambungkan.

Mematuhi klasifikasi SPD Kelas I+II (Kelas B+C) mengikut piawaian seperti IEC61643-11 dan GB 18802.11, siri EPD T1T2 Perlindungan Kilat SPD menggunakan komponen lanjutan seperti varistor logam-oksida (MOV) atau tiub nyahcas gas (GDT) untuk menyerap atau mengalihkan lonjakan voltan yang berlebihan. Komponen ini menyediakan laluan impedans rendah untuk arus lonjakan, bertindak balas dengan segera kepada lonjakan dan mengalihkan voltan berlebihan ke arah tanah atau titik neutral, dengan itu memastikan perlindungan peralatan yang disambungkan.

Tambahan pula, siri EPD T1T2 Perlindungan Kilat SPD menawarkan faedah tambahan di luar perlindungan lonjakan. Ia meningkatkan kebolehpercayaan dan jangka hayat sistem elektrik dengan mengurangkan kesan buruk lonjakan, meminimumkan masa henti, dan mengurangkan keperluan untuk pembaikan atau penggantian peralatan yang mahal.

Dengan reka bentuk yang mantap, pematuhan piawaian antarabangsa dan penggunaan komponen perlindungan termaju, siri EPD T1T2 Perlindungan Kilat SPD menyediakan penyelesaian yang komprehensif untuk melindungi sistem elektrik. Ia menggalakkan operasi tanpa gangguan peralatan elektronik sensitif, menyemai keyakinan dan ketenangan fikiran kepada pengguna.

Ciri

● Jurang percikan 10/350μs, 8/20μs

● Penekan arus kilat kutub tunggal, boleh dipasang dengan mudah

● Menggunakan teknologi GDT yang tertutup rapat, memberikan keberkesanan tinggi dalam memadamkan arus seterusnya

● Ambang perlindungan voltan yang sangat rendah

● Terminal berkembar untuk pilihan sambungan selari atau siri (berbentuk V) yang fleksibel

● Pelbagai pilihan sambungan untuk kedua-dua konduktor dan bar bas

● Tukar warna tetingkap penunjuk kepada merah apabila kesalahan dikesan, sambil turut menyediakan terminal penggera jauh secara serentak.

● Untuk menggunakan MOV berprestasi tinggi dan maksimum sehingga 10/350 25kA

Data teknikal

taip	EPD-B15, EPD-B25/T1T2
kategori IEC	I+II, T1T2, Kelas B+C
kategori SPD	Jenis pengehad voltan (1P-4P); Jenis gabungan (1P+NPE, 3P+NPE)
Voltan terkadar (voltan ac berterusan maks.) [Uc]	275V atau 385V
Arus impuls kilat (10/350) [lemah]	15kA, 25kA
Arus nyahcas nominal (8/20) [ln]	60kA
Arus nyahcas maksimum [Imax]	100kA
Tahap perlindungan voltan [Naik]	Kurang daripada atau sama dengan 1.8kV, 2.5kV
Ikuti keupayaan pemadaman semasa di UC [Jika]	Fius 32A tidak akan dicetuskan pada 2kArms 255V
Masa tindak balas [tA]	Kurang daripada atau sama dengan 100ns
Maks. fius sandaran (L)	200A gL/gG
Maks. fius sandaran (L-L')	125A gL/gG
voltan TOV	335V/5saat
Julat suhu operasi (pendawaian selari) [Tup]	-40 darjah ...+80 darjah
Julat suhu kendalian (melalui pendawaian) [Tus]	-40 darjah ...+60 darjah
Petunjuk kegagalan	Hijau: biasa; Merah: kegagalan
Luas keratan rentas	35mm² pepejal / 50mm² fleksibel
Dipasang pada	Rel DIN 35mm
Bahan kepungan	termoplastik kelabu muda, UL{{0}}V0
Dimensi	4 mod
Piawaian ujian	IEC 61643-11; GB 18802.11; YD/T 1235.1
Pensijilan	CE
Jenis hubungan isyarat jauh	Menukar kenalan
Kapasiti pensuisan ac	250V / 0.5A
Kapasiti pensuisan dc	250V / 0.1A; 125v/0.2A; 75v/0.5A
Kawasan keratan rentas untuk sentuhan isyarat jauh	Maks. 1.5mm² pepejal / fleksibel

Soalan dan jawapan

S: Bolehkah penangkap lonjakan siri EPD menghalang kegagalan kuasa atau pemadaman?

J: Penangkap lonjakan siri EPD tidak direka untuk mengelakkan kegagalan kuasa atau pemadaman. Tujuan utama mereka adalah untuk melindungi daripada lonjakan voltan atau lonjakan.

S: Adakah penangkap lonjakan siri EPD memerlukan penyelenggaraan?

J: Penahan lonjakan siri EPD biasanya tidak memerlukan penyelenggaraan yang kerap. Walau bagaimanapun, semakan berkala disyorkan untuk mengesahkan integriti dan kefungsian yang betul. Jika penahan lonjakan siri EPD rosak atau telah mencapai akhir hayatnya, ia harus segera diganti untuk memastikan perlindungan lonjakan yang berkesan.

S: Bolehkah penangkap lonjakan siri EPD digunakan bersama-sama dengan langkah perlindungan lain?

J: Sudah tentu, penangkap lonjakan siri EPD boleh digabungkan dengan langkah perlindungan lain untuk meningkatkan perlindungan sistem secara keseluruhan. Sebagai contoh, ia boleh disepadukan dengan sistem pembumian, rod kilat dan penstabil voltan untuk mewujudkan pertahanan menyeluruh terhadap lonjakan dan gangguan elektrik lain.

S: Adakah penangkap lonjakan siri EPD berkesan dalam semua sistem elektrik?

J: Secara umum, penangkap lonjakan siri EPD menawarkan keberkesanan merentasi kebanyakan sistem elektrik. Walau bagaimanapun, adalah penting untuk memilih penahan lonjakan yang sesuai untuk keperluan voltan, arus dan frekuensi khusus sistem. Berunding dengan juruelektrik atau jurutera yang berkelayakan boleh memastikan pemilihan dan pemasangan penahan lonjakan yang sesuai untuk sistem elektrik tertentu.
