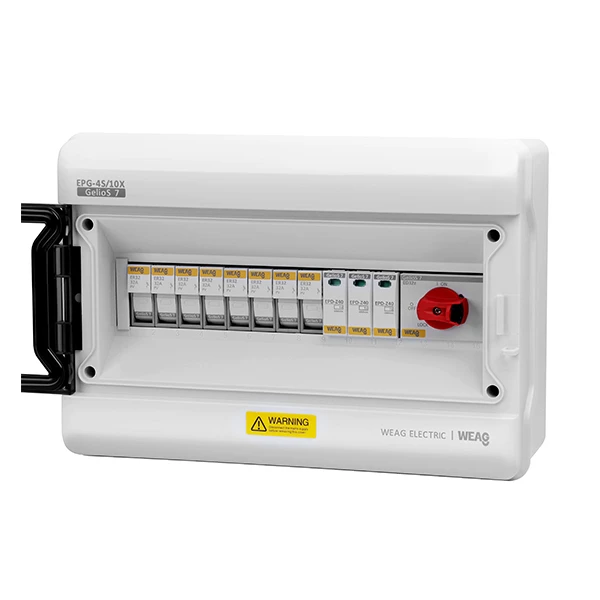

Kotak Penggabung Fotovoltan DC 1000V

● NO. Model: EPG 1000V DC Combiner Box

● Voltan maksimum: 1000VDC

● Arus litar DC maksimum bagi setiap input: 15A

● Arus keluaran maksimum: 32A

● Bilangan input: 1 rentetan, 2 rentetan, 4 rentetan, 6 rentetan dsb (Ia boleh disesuaikan)

● Bilangan output: 1 rentetan, 2 rentetan, 3 rentetan dsb (Ia boleh disesuaikan)

● Komponen DC utama yang dibina di dalam: Pengasing DC 1000V, DC SPD, Fius DC dll

● Pemasangan di dinding

EPG siri 1000V DC Photovoltaic Combiner Box digunakan dalam sistem PV dan memudahkan penyatuan, perlindungan dan pemantauan kuasa DC yang dijana oleh panel solar, memastikan operasi sistem tenaga suria yang cekap dan selamat. Ia direka bentuk untuk memenuhi piawaian keselamatan dan kod elektrik khusus untuk sistem PV. Mereka memastikan pematuhan terhadap peraturan yang berkaitan dengan perlindungan arus lebih dan litar pintas, pembumian, dan pengasingan sistem, sekali gus meningkatkan keselamatan dan kebolehpercayaan pemasangan PV.

EPG siri 1000V DC Photovoltaic Combiner Box direka bentuk dan dikilangkan untuk mematuhi piawaian dan pensijilan antarabangsa yang berkaitan, seperti IEC 61439 untuk pemasangan suis dan alat kawalan voltan rendah dan IEC 62446 untuk dokumentasi dan pentauliahan sistem PV.

Gambaran keseluruhan komponen dan struktur biasa bagi Kotak Penggabung Fotovoltaik 1000V DC siri EPG:

Kepungan: Kepungan dibina menggunakan bahan plastik PC kalis api kelas V0, memastikan tahap keselamatan yang tinggi dengan penarafan anti-pencemaran IP65nya. Ia menyediakan perlindungan fizikal untuk komponen dalaman dan melindungi keseluruhan sistem.

Suis pemutus DC ED32z: Komponen ini berfungsi sebagai alat untuk mengasingkan atau memutuskan sambungan kuasa DC yang dijana oleh panel solar daripada sistem PV yang lain. Ia membolehkan penyelenggaraan, pemeriksaan dan pembaikan yang selamat dengan memotong aliran semasa. Sekiranya berlaku kecemasan atau kerosakan sistem, suis putus sambungan ED32z DC membolehkan sistem PV ditutup dengan cepat, mencegah kerosakan selanjutnya dan memastikan keselamatan kakitangan.

Pemegang fius DC dan fius DC untuk perlindungan arus lebih dan litar pintas: Kotak Penggabung Fotovoltaik DC 1000V siri EPG menggabungkan pemegang fius dan fius ER32(s) untuk melindungi daripada situasi arus lebihan. Peranti ini dipasang secara bersiri dengan kabel input atau antara busbar dan kabel output. Mereka mengganggu litar sekiranya berlaku kerosakan atau arus berlebihan, menghalang kerosakan pada sistem PV.

Peranti Perlindungan Lonjakan DC EPD: Untuk melindungi daripada serangan kilat atau gangguan grid, Kotak Penggabung Fotovoltaik DC 1000V siri EPG termasuk peranti perlindungan lonjakan DC EPD. Peranti ini mengalihkan dan menyekat lonjakan voltan tinggi, melindungi panel solar dan komponen lain daripada kemungkinan kerosakan.

Penyambung MC4: Kotak Penggabung Fotovoltaik DC siri EPG 1000V menampilkan penyambung input dan output berbilang MC4, yang menyambungkan kabel output daripada panel solar individu ke kabel input penyongsang PV dengan cekap.

Sambungan Pembumian: Kotak Penggabung Fotovoltaik DC siri EPG 1000V menyediakan terminal untuk menyambungkan konduktor pembumian, memastikan pembumian yang betul untuk sistem.

Aksesori kabel: Komponen tambahan seperti kelenjar kabel, pengikat kabel atau dulang kabel disepadukan ke dalam kotak penggabung untuk menyusun dan mengamankan kabel input dan output. Aksesori ini membantu mengekalkan susunan pendawaian yang kemas dan teratur, mengurangkan risiko kerosakan kabel dan memudahkan tugas penyelenggaraan dan penyelesaian masalah.
